众所周知CATIA软件的3D建模设计是非常厉害的，有时候在产品设计过程中，设计师需要考虑出模角度，很多时候肉眼是无法分辨是否形成了倒拔模的，这里就要用到CATIA软件的拔模分析功能。

举两个例子简单描述一下CATIA拔模分析的步骤：

以长方体为例：

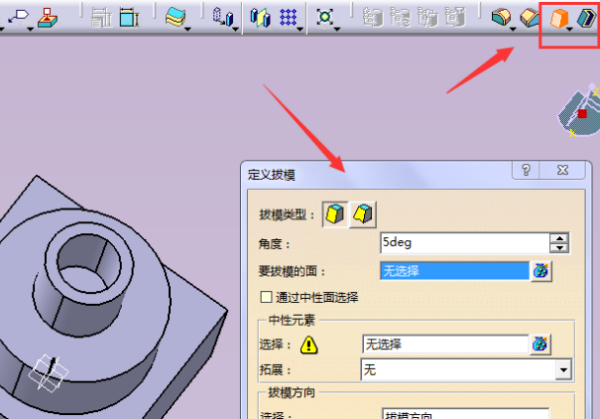

1、打开CATIA软件，单机选择“拔模”按钮，该按钮黄色高亮显示，会弹出一个“定义拔模”的对话框；

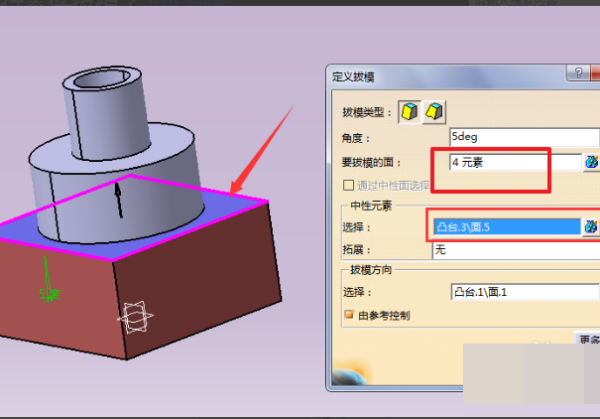

2、选择“要拔模的面”，如下图展示的，再依次选择箭头所指的长方体的四个面，接着选择“中性元素”，这里需要选择下图所示的箭头标注的长方体表面；

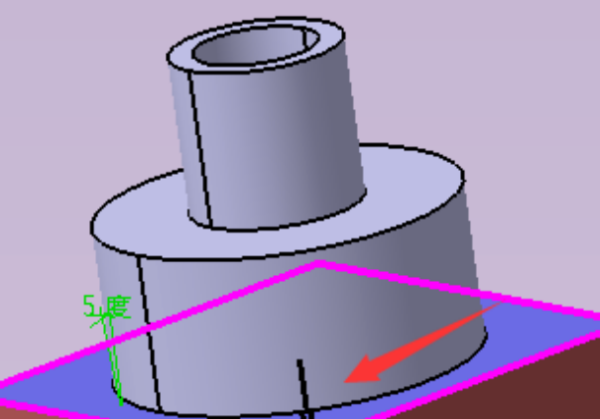

3、然后就可以设置拔模方向了，如图中箭头所示的黑色箭头的位置，指示的是拔模的方向，只需要点击黑色箭头，就可以改变拔模的方向了；

4、接下来就是上述同样的操作方式向下拔模即可；

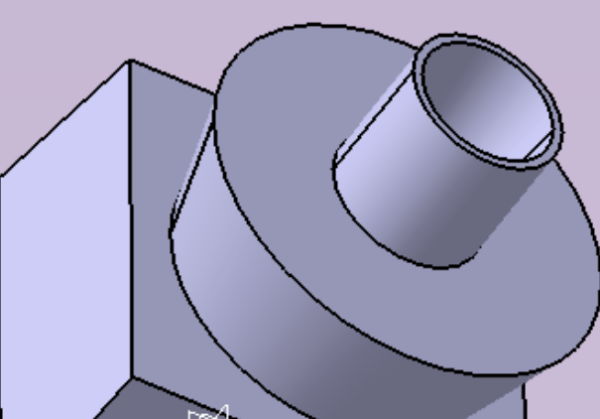

5、以上操作后基本的拔模需求就完成了，就可以完成如下图所示的完整图形。

以圆柱体为例：

1、首先，打开CATIA软件的“建模”工具，我们建立一个圆柱体；

2、利用“拔模”功能，按照上面的教程，一步一步生成一个杯子的外形；

3、然后利用“凹槽”工具，产生一个圆柱形槽；

4、再次借助“拔模”工具进行拔模操作；

5、接下来进行“倒角”操作，即可获得上图所示的杯子。

需要注意的是，进行拔模的时候，尤其是异型面拔模或变化的面拔模，拔模的面和中性元素，也就是参考面是垂直的，借助不变化的参考面，我们能够做出更多的变化。
