终于到了秋高气爽的秋天，一年一度的SOLIDWORKS新版本软件即将于十月与大家相见，SOLIDWORKS 2023版本有哪些亮点新功能呢？今天和大家分享SOLIDWORKS Simulation 2023的一个新功能：接触的惩罚刚度控制。

接触的惩罚刚度控制

当我们使用SOLIDWORKS进行静态分析时，通常会面临两种情况。一种是分析精度的要求不高，希望尽快看到分析的结果，以判断趋势是否符合预期。另一种是分析的工况比较复杂，需要大量时间进行分析运算，效率相对比较低。

SOLIDWORKS Simulation 2023新增了“接触的惩罚刚度控制”功能，可以帮助我们实现静态分析时间及精度的控制。

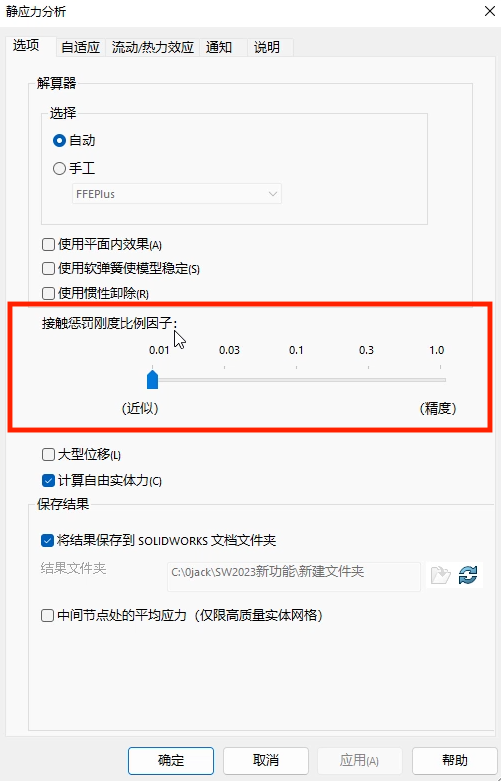

“接触的惩罚刚度控制”用于控制线性静态分析的惩罚刚度比例因子，可在0.01至1.0之间设置，比例因子越大，分析的精度越高。

如果期望获得高精度线性静态分析结果，可设定比例因子为1.0；如果期望更快得到线性静态分析结果，可设定比例因子小于1.0，得到结果为近似值，精度差，但可评估设计或线性静态分析的趋势是否符合预期，这对设计或线性静态分析很有帮助。

我们可以先通过快速分析判断趋势是否符合预期。如果不符合预期，则可在更短时间内调整结构。趋势符合预期后，再做更加精细的分析，从而整体提升效率。

新 功 能 揭 秘

点击查看“接触的惩罚刚度控制”视频

接触的惩罚刚度控制：使用新的接触惩罚刚度比例因子指定接触惩罚刚度，从而更轻松快捷地获得收敛。在线性静态算例中放宽接触惩罚刚度比例因子，从而更快地获得近似解。

优点：在放宽接触惩罚刚度比例因子时提高收敛速度，从而节省时间。
