SOLIDWORKS 2018新增了一种在几何图形上选择的选择工具。平常使用的范围选择工具都需要从空白区域开始进行选取，而在该选择工具可以让我们通过拖动框或套索在几何模型上选取所需的部分。

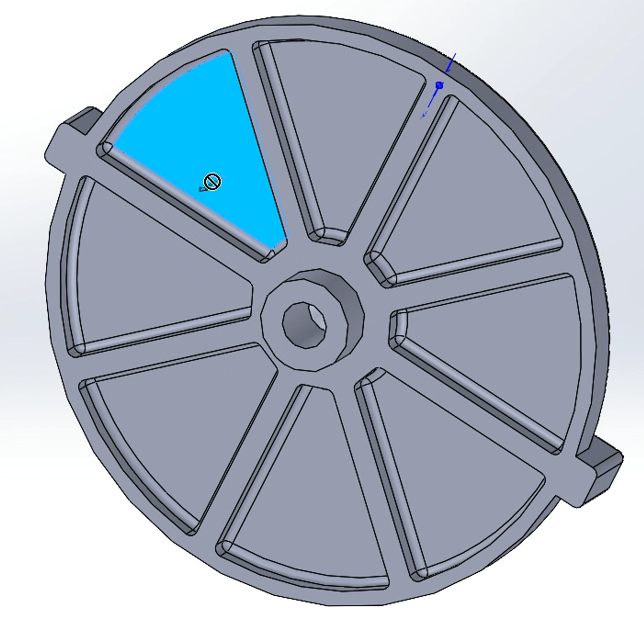

如下图，在没有使用此工具时，通常情况下我们要在几何体内部使用拖动框或套索时，则拖动会发生失败并且初始位置下的几何图形被选中。

接下来我们就看看如何使用调用该选择工具

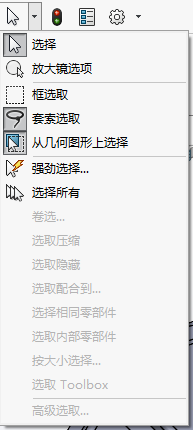

1.“选择”选项：在顶端“选择”下拉框中选择“从几何图形上选择”，如下图所示，使其处于激活状态。

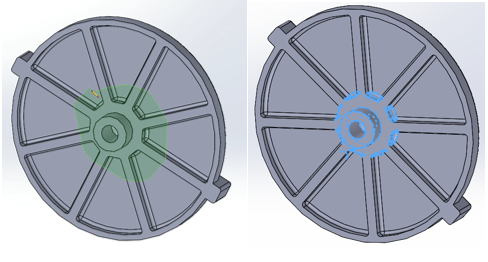

然后我们就可以在几何体上拖动一个框或套索，从而选择几何体内部的几何特征。

2.激活在几何体上选择的其他方式：

可以通过以下其他方式激活选择模式：

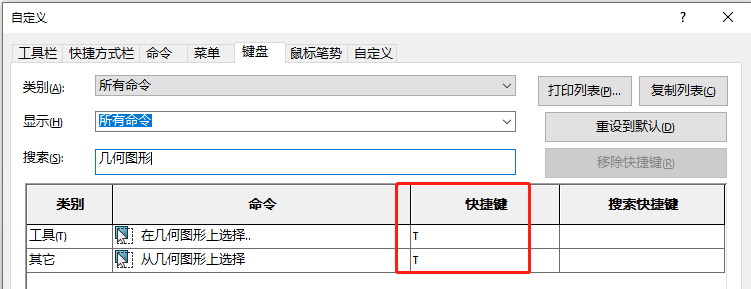

方法1：可以在自定义内设置快捷键（SolidWorks已设置“在几何图形上选择”默认快捷键为T）

方法2：通过单自定义-命令选项卡-标准，将“在几何体上选择”命令拖放到工具栏中。
